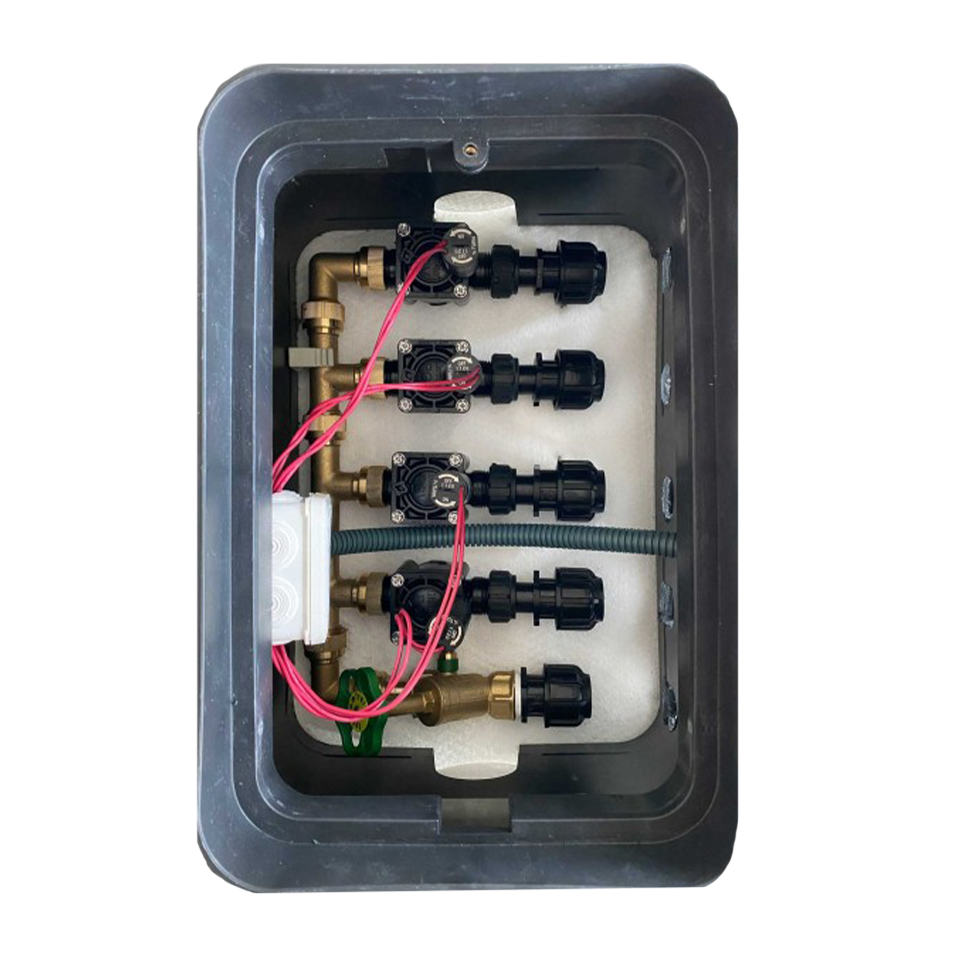

"NG" Box 4 Sektion
.png)
Verschraubbare Messing Komponenten: Mechanisch robust und im Servicefall leicht zu tauschen!
Magnetventil, Zuleitungsfitting, Absperrhahn, Abgangsfitting: Abgedichtet und betriebsbereit!
Elektrische Verdrahtung: Klemmblock in Feuchtraumdose vormontiert für direkte Aufnahme der Steuerleitung!
Abgangsfittinge: Jetzt mit Überwurfmutter - macht im Servicefall den Austausch des Magnetventils besonders einfach!
Gebohrte Öffnungen: Einfaches Einfädeln der Zu- und Abgangsleitung!
Box mit Vlies ummantelt: Keine Erde kann ins Innere eindringen, die Box bleibt lange sauber!
Installation:
Entsprechende Ausnehmung im Erdreich hergestellt (keine Sand oder Schotterschicht unterhalb notwendig), Box bündig und in waage einbauen. Sektionsleitung und Zuleitung mit den Fittingen in der Box verbinden. Steuerleitung durch das FX-Rohr zum vorverdrahteten Klemmblock führen und anschließen.
Eine saubere und professionelle Installation mit enormer Zeitersparnis vor Ort!
Im Lieferumfang enthalten:
1x passender Messingverteiler
4x PGV Magnetventil 1"AG mit 24V Spule
(Wichtig: rotes und schwarzes Kabel)
6x Verbindungsfitting für PE-Rohr AD25mm
6x korrosionsfeste Kabelverbinder
1x Absperrhahn mit Entleerhähnchen
1x Kunsstoffbox rechteckig Jumbo
Standfläche LxB: 64 x 50cm
Deckelgröße LxB: 50 x 35cm
Höhe: 30cm
Wollen Sie die Verrohrung in 32mm durchführen, müssen Sie den Zugangsfitting auf Verbinder Art.Nr CV32-4A und die Abgangsfittinge auf Art.Nr CV32-4UE tauschen.
| Ventilanzahl: | 4 |
| Spulen: | 24V - für Stromsteuerungen |
